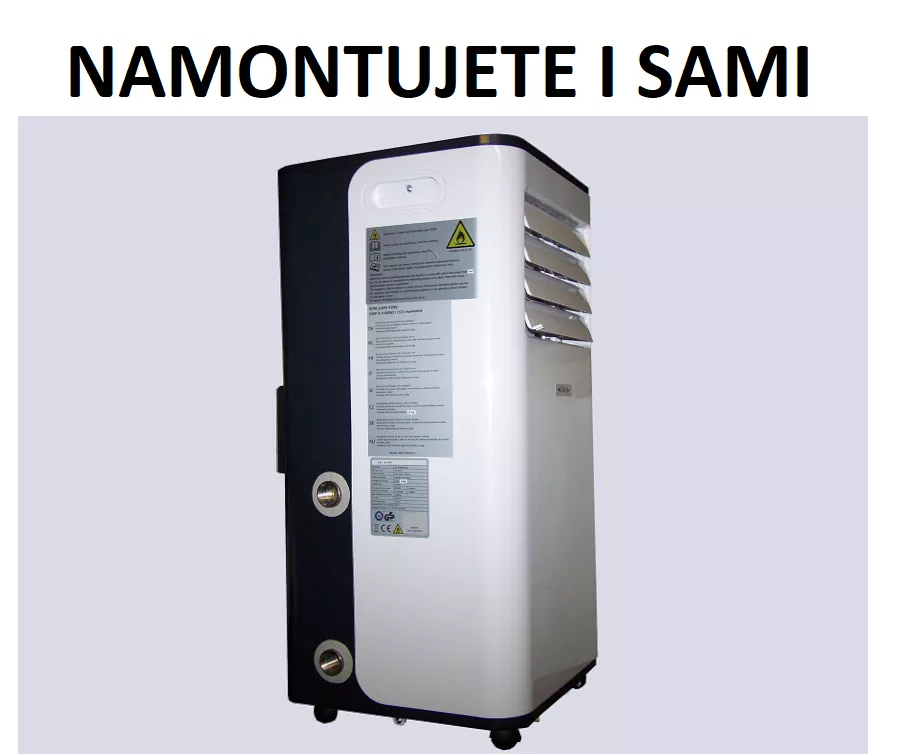

Tepelné čerpadlo pro ohřev TUV - ECONOMY-2,7kW, průměrný příkon 680W, vzduch-voda, monoblok

Tepelné čerpadlo umístěné ve sklepě nebo v domě má i v zimě 100% výkon a  velmi vysoký COP (poměr výkon/příkon) než u tepelných čerpadel umístěných ve venkovních prostorách.

Tepelné čerpadlo vzduch - voda ECONOMY-2,7kW pro náhřev TUV  má průměrný výkon 2,6kW a maximální výkon 3,6kW.  Průměrný příkon při nahřívání TUV z 10st.C na 60st.C je 620W. Průměrný COP 4,2. Náklady na ohřev vody při použití tohoto tepelného čerpadla klesnou v průměru až na čtvrtinu, oproti elektrickým přímotopům. Osazeno značkovým rotačním kompresorem GMCC-Toshiba a nerezovým kondenzátorem (vodním výměníkem).

Tepelné čerpadlo je naplněno plně ekologickým chladivem R290, které má 225x nižší potenciál globálního oteplován, než moderní běžně používané chladivo R32

Tepelné čerpadlo je vhodné pro obojživelné zásobníky TUV s trubkovým výměníkem, dvouplášťové zásobníky, také k solárním zásobníkům, k dohřevu akumulačních nádob jako náhrada za el. přímotop.

Tepelné čerpadlo umístěné v domě snižuje vlhkost vzduchu v místnosti, ve které je umístěno.

Velmi jednoduchá instalace - připojíte k otopné soustavě nebo k zásobníku TUV a zapjíte do 230V zásuvky. Nepotřebujete k tomu certifikovanou firmu. Vybaveno digitálním termostatem, který hlídá teplotu nahřívané vody a vnější teplotní sondou, kterou lze umístit na referenční místo v nebo na zásobníku.

Výkon je udáván při okolní teplotě vzduchu +15st.C. Výkon tepelného čerpadla s kleasjící teplotou vzduchu přiměřeně klesá (každý 1st.C přibližně o  3% a naopak). Výkon rovněž mírně klesá s rostoucí teplotou nahřívané vody (každý 1st.C přibližně o 0,9% a naopak). Příkon tepelného čerpadla klesá s nižší teplotou nahřívané vody  a naopak. COP s nižší teplotou nahřívané vody naopak roste.

Výkon tepelného čerpadla se mění podle růzností aplikací a i podle skutečného reálného průtoku vody v daném oběhu.

Příkon tepelného čerpadla ECONOMY 2,7kW v závislosti na teplotě nahřívané vody:

(Se zvyšující tepelotou nahřívané vody roste rovnoměrně i teplota a tlak par chladiva stlačovaných kompresorem a tento zvýšený tlak se pak promítá do zvšování příkonu kompresoru. Je to fyziologický děj který se projevuje u všech tepelných čerpadel.)

Proč dávat tepelné čerpadlo do sklepa?

 Tepelné čerpadlo umístěné ve sklepě má i v mrazech 100% výkon i  COP. Proto topení ze zemního vzdušného kolektoru, čímž sklep je, je topení budoucnosti. Je ekonomicky nejvýhodenější i ve srovnání s zemními vodními kolektory (vrty do země), kde výparníkem za normálního provozu koluje kapalné médium nahřáté ze země na 0st.C (i přes to, že teplota v podzemí je vyšší). Tedy stejná ekonomická bilnce topení, jako bychom topili tepelným čerpadlem umístěným venku při teplotě vzduchu 0st.C. Další výhodou sklepního vzdušného kolektoru je, že na jaře a podzim při teplotách nad 15st.C lze pouhým otevřením okna do sklepa přivést do výparníku ještě teplejší vzduch a COP i výkon půjdou ještě více nahoru, tedy si ještě razantěji vylepšíme ekonomickou bilanci topení nebo nahřívání TUV.

Proč mají tato tepelná čerpadla E-ko a ECONOMY tak vysoký COP?

Je to dáno krom umístění tepelného čerpadla v nadnulových teplotách vzduchu hlavně použitím chladiva R290, které má nejvýhodnější termodynamické vlastnosti ze všech chladiv. Pracuje na nižších tlacích a kompresor má tak nižšší příkon, přitom je však schopno zajistit velmi vysoký výkon tepelného čerpadla. Navíc je toto chladivo ekologické. Je přírodní a má GWP (faktor potenciálu vlivu na skleníkový efekt a globální oteplování) pouhých 3. Navíc u chladiva R290 nepotřebujete žádné revize, protože neobsahuje škodlivý Fluor. Chladivo R290 je proto chladivem budoucnosti.

Vybaveno spínaným výstupem pro možnost ovládání oběhového čerpadla. Oběhové čerpadlo není součástí dodávky.

Systém on/off. Výhodou systému on-off je vyšší COP než u invertorových tepelných čerpadel. Další výhodou systému on-off je velmi jednoduchá koncepce a tím pádem dlouhodobá udržitelnost provozu. Systém elektroniky u tepelných čerpadel E-ko je sestaven z vyměnitelných a nahraditelných segmentů, tedy to není kompaktní celek, který by se v případě malé poruchy musel měnit celý, jako např ovládací panel pračky.

Tepelné čerpadlo je buzeno rekuperací - tedy umístění v rámci domu v přízemí nebo sklep, garáž, hosp. místnost ap., kde teplota v zimě neklesá pod 5st.C. Mírně ochlazuje vzduch v této místnosti, přibližně o 2 st.C. Minimální plocha místnosti, kde je tepelné čerpadlo umístěno je 12m2 a min.24m3 vzduchu.

 Teplota vody v případě samostatného provozu tepelného čerpadla dosáhne pouze takové výše, kdy bude výkon tepelného čerpadla roven odběru tepla z dané soustavy, ke které je tepelné čerpadlo připojeno. V  případě souběžného provozu tepelného čerpadla s jiným zdrojem tepla (kotlem) bude výše teploty nahřívané vody adekvátně vyšší, dle součtu výkonu obou topidel, v závislosti na odběru tepla z dané soustavy ÚT.

Osazeno rotačním kompresorem, chladivový okruh je měděný, vodní výměník a vývody z potravinářské nerezi 1.4301. Více informací obrazová příloha.
Při napájení tepelného čerpadla z fotovoltaické elektrárny je nutno před něj vřadit omezovač náběhového proudu.

Tepelné čerpadlo se dá ovládat i dálkově pomocí WIFI zásuvky nebo spínané zásuvky ap. (tyto však nejsou součástí dodávky).

Tepelné čerpadlo je vybaveno odmražovacím systémem, který je vhodný pro provozování pouze v nadnulových hodnotách okolního vzduchu, kde je tepelné čerpadlo umístěno.

Umístění buďto na zem nebo na zeď na závěsné konzoly. Konzoly nejsou součástí dodávky.

Nabízíme korespondenční záruční i pozáruční servis v rámci ČR.

Připojení 3/4"
Ekologické chladivo R290 - množství 140g
Hlučnost 47dB
Rozměry: 330x345x698mm / šxdxv /

Průtok vzduchu výparníkem: 250m3/hod

Hmotnost 30kg

Pro výrobu tohoto tepelného čerpadla řady ECONOMY budou použity díly z nové domácí mobilní klimatizace, kterými je trh doslova přeplněn a dávají tak možnost vytvoření těchto dostupnějších tepelných čerpadel. Jsou použity krom jiných tyto díly: rotační kompresor, ventilátor výparníku, měděný výparník s hliníkovými žebry a vnější plastový obal. Spodní velký hlučný ventilátor je demontován. Horní ventilátor výparníku vydává pak minimální hluk oproti běžné mobilní klimatizaci. Ve výsledku je pak chladivový okruh z mědi a nerezi, což je řešení bez kompromisů.  Ve spojení se značkovým rotačním kompresorem TOSHIBA - GMCC a vodním nerezovým kondenzátorem tak vzniká naprosto plnohodnotné tepelné čerpadlo s vynikajícími parametry, navíc s vhodným designem pro umístění v domě.

Obrazová schémata možností připojení tepelných čerpadel jsou pouze orientační. Při návrhu připojení tepelného čerpadla do soustavy je nutno brát v úvahu, že rozdíl teplot vody na vstupu a výstupu z tepelného čerpadla je za normálního provozu v rozmezí cca 2 až 5 st.C dle výkonu tepleného čerpadla a rychlosti proudění vody dané oběhovým čerpadlem a hydraulickým odporem dané soustavy v domě.

Ekonomické analýzy - porovnání ekonomiky vytápění dle druhů topidel:

Jedním ze způsobů, jak porovnat čím je výhodnější topit, je spočítat si, kolik nás stojí jedna kW vyrobeného tepla dle jedntlivých druhů topidel a zjistit, v jakém jsou cenovém poměru. V tomto poměru pak platíme i účet za zimu. Na níže uvedených příkladech si můžete porovnat jednotlivé druhy vytápění a také si sami spočítat aktuální cenu za vytápění a porovnat ji dosazením aktuálních cen dodavatelů paliv a enrgií.
Poměrně jednoduchý a praktický způsob, jak zjistit, kolik nás skutečně stojí 1kW/h elektřiny, lze použít tento zjednosušený způsob, který je v praxi pro porovnání topidel naprosto dostačující - vezmeme si loňskou fakturu, sečteme kolik jsme spotřebovali kWh elektřiny v nízkém i vysokém tarifu dohromady a tímto číslem podělíme celkovou částku, kterou jsme za tento rok zaplatili, tedy zálohy plus případný doplatek. Kupř. jsme spotřebovali 5000kW v nízkém tarifu a 1000kW ve vysokém tarifu a zaplatili dohromady 33500Kč. Výpočet pak je 33500Kč : 6000kW = 5,60Kč za 1kW/h el. energie. Rozdíl cen u vysokého a nízkého taifu je dnes u dodavatelů jen malý a tím pádem nepodstatný, protože v praxi se ukázalo, že díky tomuto malému cenovému rozdílu není třeba zastavovat tepelné čerpadlo při vysokém tarifu a také kvůli němu není třeba budovat akumulační nádrže pro překonání této dvou nebo čtyřhodinové doby, které jsou vzhledem k určitým i malým tepelným ztrátám a pořizovací hodnotě akumulačních nádob ve výsledku ztrátové. Tedy je ekonomicky výhodnější topit s tepelným čerpadlem i po dobu vysokého tarifu a bez akumulačních nádob.

Topení elektrickým přímotopem - elektrokotlem:
1kW/h elektřiny vyrobí 1kW h tepla, tedy nás jedna kWh tepla stojí dle momentální sazby včetně doravného, kupř. 5,60Kč

Topení plynem:
Příklad: roční spotřeba byla 12000kWh plynu a zaplatili jsme celkově za fakturu 27000Kč. Jedna kWh tepla nás tedy stojí 27000Kč : 12000kWh = 2,25Kč

Topení hnědým uhlím:
Příklad: 1t uhlí stojí na trhu 8000Kč plus doprava 500Kč, pak jeden kg uhlí nás stojí 8,50Kč. Z 1kg uhlí získáme obecně 5kWh tepla. Pomocí kotle s 80% účinností z něj pak získáme 5 x 0,80 = 4kWh tepla. Jedna kWh tepla nás tedy stojí 8,50Kč : 4kW = 2,13Kč

Topení dřevěnými peletami:
Příklad: 1t pelet ze smrkového dřeva stojí 7500Kč plus doprava 500Kč. Jeden kg pelet nás pak stojí 8Kč. Z 1kg smrkových pelet obecně získáme 5kWh tepla. S kotelm s 90% účinností pak získáme 5 x 0,90 = 4,5kWh tepla. Jedna kWh tepla nás tedy stojí 8Kč : 4,5kWh = 1,78Kč

Topení teplným čerpadlem umístěným venku s průměrným COP 3:
Příklad: jedna kWh el. energie u dodavatelů s fixační cenou stojí 5,60Kč, pak jedna kWh tepla nás bude stát 5,60(Kč) : 3(COP)= 1,87Kč
Pokud si sjenáme dodavatele elektřiny se spotovou cenou a s 1měsíční výpovědní lhůtou, kteří mají výrazně nižší ceny, kupř. 3,10Kč včetně DPH a dopravného, pak nás jedna kWh vyrobeného tepla bude stát 3,10 : 3 = 1,03Kč

Topení teplným čerpadlem umístěným ve sklepě s průměrným COP 4:
Příklad: jedna kWh el. energie u dodavatelů s fixační cenou stojí 5,60Kč, pak jedna kWh tepla nás bude stát 5,60(Kč) : 4(COP)= 1,40Kč
Pokud si sjenáme dodavatele elektřiny se spotovou cenou a s 1měsíční výpovědní lhůtou, kteří mají výrazně nižší ceny, kupř. 3,10Kč včetně DPH a dopravného, pak nás jedna kWh vyrobeného tepla bude stát 3,10 : 4 = 0,78Kč

Topení tepelným čerpadlem napájeným z domácí fotovoltaické elektrárny:
Pomocí tepelného čerpadla umístěného venku s průměrným COP3 získáme z jedné vložené kWh el. energie 3kWh tepla. U tepelných čerpadel umístěných ve sklepě s průměrným COP 4 pak získáme z jedné vložené kWh el. energie 4kWh tepla.

Informace k dimenzování tepelných čerpadel k danému domu:

  Obecně s klesající teplotou venkovního vzduchu stoupá energetická ztráta (náročnost) daného domu. Naopak výkon tepelného čerpadla s klesající teplotou vzduchu protékajícím výparníkem přímo úměrně klesá - ať už u systémů on/off nebo i u invertorů, kde se výkon dorovnává zvýšením otáček kompresoru za cenu zvýšeného příkonu a adekvátně sníženého COP. Ve chvíli, kdy se rovná momentální výkon tepelného čerpadla momentální tepelné ztrátě domu, přestává být tepelné čerpadlo s další klesající teplotou venkovního vzduchu pro daný objekt dostačující a musí se přitápět bivalencí (elektrokotlem nebo jiným kotlem např. na tuhá paliva, plynovým kotlem, krbem apod.). Čím silnější tepelné čerpadlo, tím je tento bod posunut směrem k nižším teplotám vzduchu. Toto tedy obecně. Naše tepelná čerpadla jsou poměrně malých výkonů a počítá se s vydatným zateplením vytápěných objektů. Pro nezateplený domek jsou vhodná jen na temperování nebo souběžné topení s jiným druhem vytápění a snižování např. množství spáleného tuhého paliva, a pod. A v určitých případech i ke zlevňování vytápění při souběžném vytápění. Projekty na vytápění konkrétních domů nenabízíme ani nerealizujeme, protože každý dům je jiný a má jené tepelné dispozice. Tato tepelná čerpadla lze však řadit v kaskádě za sebou a jejich umístění kombinovat dle dané tepelné dispozice domu i sklepa a dosáhnout tak co nejvyššího výkonu dané soustavy a bod bivalence tak posunout co nejníže. Na refernčním domě bylo testováno v kamenném sklepě o rozloze 10m2 a 20m3 vzduchu tepelné čerpadlo o výkonu 8kW, a to v zimě. Ustálená teplota ve sklepě byla 15st.C. Při chodu tepelného čerpadla teplota vzduchu neklesala pod 10st.C. Tedy lze v jednom sklepě provozovat i více těchto menších tepelných čerpadel. Tepelná vadatnost sklepa se vztahuje k velikosti povrchu podlahy a stěn umístěných pod úrovní terénu a složením podloží terénu. V tomto případě byla úroveň podlahy sklepa metr a půl pod úrovní terénu. Lze ale vycházet z ustálené teploty ve sklepě, kterou má v zimě. Výhodou tohoto umístění a provozování tepelného čerpadla ve sklepě je to, že výparníkem prochází vzduch o poměrně vysoké teplotě  - v tomto případě 10st.C a tepelné čerpadlo tak má velmi vysoký COP a výkon i v zimě nebo v mrazech oproti tepelným čerpadlům umístěným ve venkovním prostředí a jeho provozování je tak ekonomicky velmi výhodné. Pokud by však tepelná vydatnost daného sklepa byla malá, lze kombinovat tepelná čerpadla umístěná ve sklepě i s tepelnými čerpadly umístěnými ve venkovním prostředí a řadit je rovněž do kasády (propojit vodní okruh do série). Tepelná čerpadla řazená v kaskádě lze provozovat všechna najednou jen s jedním oběhovým čerpadlem. Takto uspořádaná tepelná čerpadla lze zapínat nebo vypínat postupně dle konkrétní tepelné potřeby daného objektu pomocí naší kaskádní řídící jednotky, kterou lze propojit i s prostorovým termostatem. V praxi se opakovaně ukázalo, že naši zákazníci si nejprve koupili jedno menší naše tepelné čerpadlo a po zkušenosti s ním si přikoupili další tepelné čerpadlo o výkonu dle daných tepelných dispozic svého domu.

Reference:

Jména majitelů a zákazníků neuvádíme, protože by to bylo obtěžování zákazníků a porušování zákona o zpracování osobních údajů. Děkujeme za pochopení.

Patrový domek ve Frýdku-Místku o rozloze 80m2, zateplen 5cm polysyrén, půdorys 6x7m, podlahové vytápění kombinované s radiátorovým, podsklepený - sklep 5x4x2m, vytápěn naším  tepelným čerpadlem E-ko P 2,4kW  - v lednu 2022 i při mrazech teplota vzduchu v domě 21st.C jen s tímto tepelným čerpadlem. Teplota vzduchu ve sklepě neklesla pod 12st.C za stálého provozu tč.

Na referenčním patrovém nezatepleném testovacím domě o rozloze 200m2 byl testován prototyp tepelného čerpadla ECONOMY 4kW umístěném ve sklepě o ustálené teplotě vzduchu 15st.C. Připojeno 8  radiátorů. V prosinci toto tepelné čerpadlo samostatně dosáhlo teploty na radiátorech 28-30st.C. Teplota vzduchu ve sklepě 3 minuty po vypnutí tepelného čerpadla naměřena 14,5st.C. Tepelné čerpadlo bylo provozováno v zimě souběžně s automatickým kotlem a snížilo spotřebu paliva o výhřevnosti 4kW/kg přesně o jeden kg paliva za hodinu, což odpovídá výkonu 4kW tohoto tepelného čerpadla.

Každé tepelné čerpadlo E-ko KFR nebo ECONOMY je při výrobě testováno na výkon!

Na tomže referenčním domě provozováno tepelné čerpadlo ECONOMY 2kW k ohřevu TUV v zásobníku 120L pro dvojčlennou domácnost dříve ohřívaného elektrickým přímotopem. Průměrná spotřeba elektřiny klesla z 12kW na 8kW za den při použití tohoto tepelného čerpadla. Dlouhodobá průměrná spotřeba tohoto tepelného čerpadla naměřena 1200W/den.

U refernčního domu v Bílovci nainstalováno tepelné čerpadlo Eko-K-2kW, provozováno již od r.2020. Nahříván 120L bojler, denně teplá voda spotřebovávána (3x vana, sprchování, nádobí) 4 členná rodina s malými dětmi. Cena za měsíční náhřev TUV pomocí plynu 1200Kč klesla na 300Kč/měsíc za pomocí tohoto tepelného čerpadla (dlouhodobé měření - půlroční statistika).

Referenční dům Fulnek - Pohořílky, tepelné čerpadlo ECONOMY 5kW umístěné ve sklepě s teplotou vzduchu 15st.C. Používáno střídavě k nahřátí bojleru 160L a po přepnutí k radiátorovému  vytápění objektu o rozloze 150m2, patrový z 1/5 zateplený patrový cihlový domek staré konstrukce, plastová okna - dvojskla. Udržena teplota vzduchu v domě na 20 až 21 st.C při venkovní teplotě vzduchu do 0st.C jen tímto tepelným čerpadlem. Až po té, při nižších teplotách venkovního vzduchu, je používáno souběžné přitápění automatickým kotlem na pelety. Došlo tak k enormnímu snížení spotřebovaných pelet, které tento důchodce nemusí shánět tahat a zasypávat do kotle.

Referenční dům Židlochovice u Brna - zákazník si koupil v r.2022  tepelné čerpadlo E-ko KD 4kW   pro temperování patrového domu o rozloze 200m2. V roce 2023 si přikoupil další 5kW tepelné čerpadlo stejné konstrukce - E-ko KD 5kW. Tepelná čerpadla má umístěná v přízemí vily v hospodářské místnosti a při provozu zvyšuje plochu a účinnost tepelných čerpadel pootevřenými dveřmi do garáže. K výrobě elektřiny používá rovněž fotovoltaickou elektrárnu.

Referenční dům Praha-Žižkov - tepelné čerpadlo E-ko K 2kW umístěné v uzavřeném prostoru pod shody v přízemí RD, používáno k ohřevu TUV a po té přesměrováváno do podlahy. Majitel je topenář. Tepelné čerpadlo je v provozu od r.2021 a je postaveno také z dílů mobilní klimatizace.

Referenční dům Mělník, rodinný dům zateplení 15cm, tepelné čerpadlo E-ko K 2kW používáno k dohřevu akumulační nádoby jako náhrada za elektrický přímotop. Akumulační nádoba byla ohřívána pomocí krbových kamen. Tepelné čerpadlo umístěno v garáži. Zákazník po čase při konzultaci hlásil, že je s tepelným čerpadlem spokojen. V r. 2023 tento zákazník přikoupil další tepelné čerpadlo E-ko KFR 5kW a nahradil jím i krbová kamna. Pro napájení tepelných čerpadel tento zákazník používá svou fotovoltaickou elektrárnu. Tento zákazník přivedl k nám ještě další zákzníky, kteří si objednali další naše teplná čerpadla.

Referenční dům Liberec - zákazník si v r. 2021 pořídil tepelné čerpadlo E-ko P 2,7kW a přitápěl si s ním RD. Po čase při telefonátu hodnotil tepelné čerpadlo jako úsporné a výkonné. V zimě v r. 2023 si pořídil tepelné čerpadlo E-ko KFR 7,5kW a v únoru nás informoval, že je s tepelným čerpadlem spokojen a funguje, jak má.

Tito všichni zákazníci, ale také mnoho jiných, si tepelná čerpadla instalovali buďto svépomocně nebo s pomocí topenářů.

Firma Instalatérství Bičan z Uherského Hradiště, která instaluje do domů tepelná čerpadla značkových světových výrobců, si pořídila naše tepelné čerpadlo E-ko K 2,7kW  a  dlouhodobě jej testovala  pro náhřev zásobníku TUV. Majitel firmy opakovaně hlásil, že je s tímto tepelným čerpadlem velmi spokojen a že má ve srovnání s renomovanými výrobci vynikající pramatry, zejména COP, a kladně hodnotil jednoduchost a spolehlivost a s tím spojenou nenáročnost potencionálních oprav spojenou s udržováním provozu těchto tepelných čerpadel. Tato firma s námi navázala spolupráci a nasmlouvala odběr našich tepelných čerpadel pro její projekty.

Všechna naše tepelná čerpadla jsou postavena, tedy jejich chladivové okruhy, na stejném principu i know-how a liší se pouze výkonem a použitými díly a také způsobem odmražování. Jde ale především o správnou funkci.
