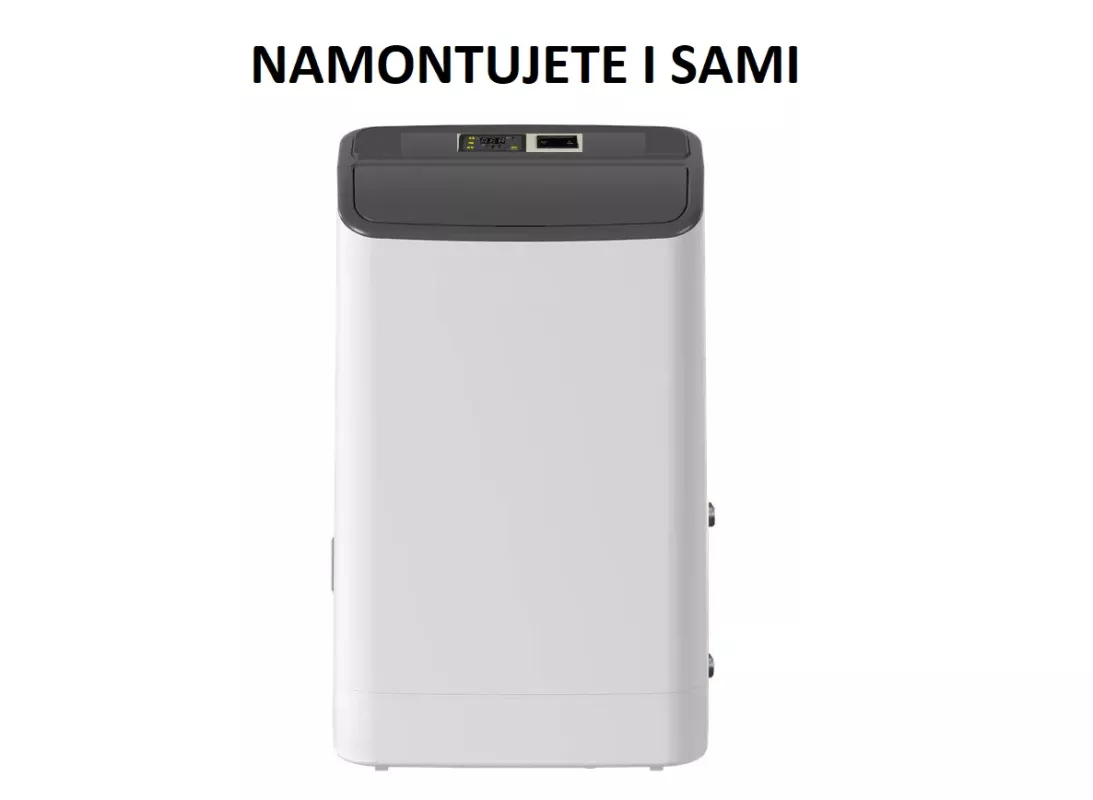

Tepelné čerpadlo E-ko ECONOMY-7,5 kW pro podlahové i radiátorové vytápění a náhřev TUV, průměrný příkon 1450W - vzduch-voda, monoblok

Sklep je vlastně zemní vzdušný kolektor. Jeho styčná plocha se zemí je srovnatelná se styčnou plochou výměníku zemního kolektoru používaných při vrtech do země. U zemních kolektorů je známo, že mají vysoký topný faktor i v zimě oproti tepelným čerpadlům vzduch-voda, která používají jako zdroj nízkopotenciálního tepla venkovní vzduch. Zěmě pod povrchem má teplotu 8st.C, oproti teplotě vzduchu v zimě, která bývá v průměru mnohem menší. Tepelná čerpadla umístěná venku proto mají při venkovní teplotě 0st.C řádově 60% výkon a nízký COP. Navíc výhodou sklepního kolektoru je to, že pokud teplota na jaře nebo podzim je vyšší jak 8 st.C, stačí pootevřením okna do sklepa přivést teplejší vzduch, čímž dosáhneme ještě lepší tepelné a ekonomické bilance topení, než u zemních kolektorů - vrtů. Teplota ve sklepě bývá v průběhu roku i vyšší, řádově 15st.C. Totiž čím větší teplo prochází výparníkem tepelného čerpadla, tím má tepelné čerpadlo vyšší výkon i COP (poměr výkon/příkon). Tepelná čerpadla E-ko ECONOMY jsou konstruována pro použití ve sklepě - tedy sklepním vzdušném kolektoru a mají tak lepší ekonomickou bilanci provozu, tedy COP i výkon ve srovnání s tepelnými čerpadly vduch-voda používající venkovní nízkopoteciální teplo nebo voda-voda používaných u zemních vrtů. Topení využívající sklepní vzdušný kolektor je nový trend, který mnozí výrobci tepelných čerpadle stále ještě opomíjejí, i když k tomu není reálný logický ani technický důvod.

 Tepelné čerpadlo vzduch - voda ECONOMY-7,5kW pro náhřev TUV  přitápění a dohřev akumulačních nádob má maximální výkon 7,5kW.  Průměrný příkon je 1450W. Nejvyšší teplota nahřívané vody max. 60st.C. Osazeno  nerezovým kondenzátorem s nízkým hydraulickým odporem, což snižuje náročnost na výkon oběhového čerpadla. Plněno plně ekologickým chladivem R290 s GWP 3, které nevyžaduje žádné následné prohlídky ani zákonné revize, protože neobsahuje fluor, jako například chladivo R32. Cladiva obsahující fluor napomáhají globálnímu oteplování.

Tepelné čerpadlo je vhodné pro obojživelné zásobníky TUV s trubkovým výměníkem, dvouplášťové zásobníky, také k solárním zásobníkům, k dohřevu akumulačních nádob jako náhrada za el. přímotop nebo pro podlahové i radiátorové vytápění souběžně s jiným zdrojem tepla nebo i k samostatnému vytápění objektů s nižší tepelnou ztrátou. Ke svému provozu nepotřebuje akumulační nádoby. Při odmražování nedochází k tepelným úbytkům z ÚT, protože při odmražování toto tepelné čerpadlo neodebírá teplo z nahřáté vody nýbrž ze vzduchu, který proudí výparníkem při současném vypnutí kompresoru. Z těchto dvou důvodů má toto tepelné čerpadlo výhodnější energetickou i ekonomickou bilanci odmražování, která se promítá výrazněji i do celkové ekonomické bilance jeho provozu.

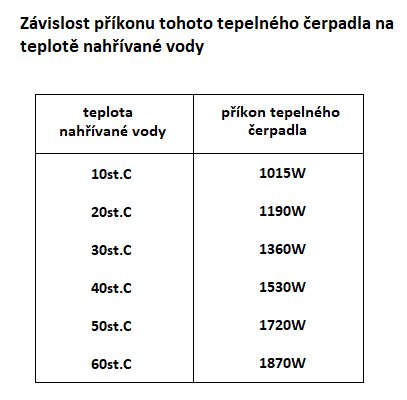

 Zvyšující se příkon je obecný jev u všech tepelných čerpadel daný tím, že se stoupající teplotou nahřívané vody stoupá i teplota a tlak par stlačovaných kompresorem, což se projeví jeho adekvátním zvýšením příkonu.

Ekonomická výhoda odděleného systému vytápění od náhřevu teplé užitkové vody. Rozdíl je v příkonu kompresoru při topení kupříkladu do podlahy a nahřívání TUV. Vezměme si kupříkladu konkrétní tepelné čerpadlo o výkonu 5kW při výstupní teplotě nahřívané vody 35st.C, kterou posíláme do podlahy, má příkon 1070W. Když ale toto tepelné čerpadlo nahřívá TUV na 55st.C, má příkon už 1530W. Příkon při nahřívání TUV se tak zvýšil o 43%. Když tedy nahříváme běžným komerčním tepelným čerpadlem současně TUV a současně s ním topíme, výsledek je ten, že topíme o 43% dráž, než kdybychom s ním jen topili, protože kompresor má daleko vyšší příkon při současném náhřevu obou médií. Když ale tento ohřev TUV od ÚT oddělíme, pak dosáhneme daleko nižší spotřeby el. energie při topení. Řádově je to v tomto případě o 43%. Právě toto oddělení topení od náhřevu TUV umožňují tepelná čerpadla E-ko a ECONOMY.

Tepelné čerpadlo umístěné v domě snižuje vlhkost vzduchu v místnosti, ve které je umístěno.

 Velmi jednoduchá instalace - připojíte k otopné soustavě nebo k zásobníku TUV a zapjíte do 230V zásuvky. Nepotřebujete k tomu certifikovanou firmu. Vybaveno digitálním termostatem, který hlídá teplotu nahřívané vody a vnější teplotní sondou, kterou lze umístit na referenční místo - zásobník TUV nebo stoupačka při dotápění ÚT. Lze dodatečně připojit i prostorový termostat a jím řídit chod - vypínání tepelného čerpadla.

Vybaveno spínaným výstupem pro možnost ovládání oběhového čerpadla. Oběhové čerpadlo není součástí dodávky, protože jeho výkon se vztahuje ke konkrétním dispozicím domu a hydraulickému odporu v dané soustavě ÚT.

Systém on/off. Výhodou systému on-off je vyšší COP než u invertorových tepelných čerpadel, protože je provozován ve středních otáčkách kompresoru, kde bývá obvykle největší zisk tepla z dané soustavy v poměru k její velikosti a příkonu kompresoru. Navíc se nepřetěžuje zbytečně kompresor zvýšenými provozními otáčkami. Další výhodou systému on-off je velmi jednoduchá koncepce a tím pádem dlouhodobá udržitelnost provozu. Systém elektroniky u tepelných čerpadel E-ko je sestaven z vyměnitelných a nahraditelných segmentů, tedy to není kompaktní celek, který by se v případě malé poruchy musel měnit celý, jako např. ovládací panel pračky ap. Z toho plyne i nenáročnost případných oprav.

Tepelné čerpadlo je buzeno rekuperací a částečným dohříváním ze země - tedy umístění v rámci domu v přízemí nebo sklep,  garáž, hosp. místnost ap., kde teplota v zimě neklesá pod 8st.C. Mírně ochlazuje vzduch v této místnosti, přibližně o 4 st.C. Minimální plocha místnosti, kde je tepelné čerpadlo umístěno je 25m2 a min.50m3 vzduchu. Sklep nesmí být od země a okolního terénu tepelně odizolaván, aby teplo ze země mohlo proudit neustále do sklepa. Styčná plocha zdí sklepa se zemí a okolním terénem by měla být přibližně 50m2 a více, pokud by mělo tepelné čerpadlo běžet v zimním období nepřetržitě.

Teplota vody v případě samostatného provozu tepelného čerpadla dosáhne pouze takové výše, kdy bude výkon tepelného čerpadla roven odběru tepla z dané soustavy ÚT, ke které je tepelné čerpadlo připojeno. Konkrétní výkon tepelného čerpadla se také vztahuje ke konkrétním tepelným dispozicím daného sklepa.

Osazeno rotačním kompresorem, chladivový okruh je měděný, vodní výměník a vývody z potravinářské nerezi 1.4301. Více informací obrazová příloha.

Při napájení tepelného čerpadla z fotovoltaické elektrárny je nutno před něj vřadit omezovač náběhového proudu.

Tepelné čerpadlo se dá ovládat i dálkově pomocí WIFI zásuvky nebo spínané zásuvky ap. (tyto však nejsou součástí dodávky).

Tepelné čerpadlo je vybaveno odmražovacím systémem, který je vhodný pro provozování pouze v nadnulových hodnotách okolního vzduchu, kde je tepelné čerpadlo umístěno.
Umístění buďto na zem nebo na zeď na závěsné konzoly. Konzoly nejsou součástí dodávky.

korespondenční záruční i pozáruční servis v rámci ČR.

Technické parametry:

Kompresor: rotační

Ekologické chladivo R290

Hlučnost 58dB

Rozměry: 470x394x770mm / šxdxv /

vývody: 3/4"

Připojení: 1 fázové  230V, vidlice do zásuvky

Maximální provozní proud: 8,2A

Hmotnost: 36kg

Pro výrobu tohoto tepelného čerpadla řady ECONOMY budou použity díly z nové mobilní klimatizace. Ve spojení s rotačním kompresorem a vodním nerezovým kondenzátorem tak vzniká naprosto plnohodnotné tepelné čerpadlo s vynikajícími parametry, navíc s vhodným designem pro umístění v domě.

Obrazová schémata možností připojení tepelných čerpadel jsou pouze orientační.

 Obecně s klesající teplotou vzduchu stoupá energetická ztráta (náročnost) daného domu. Naopak výkon tepelného čerpadla s klesající teplotou vzduchu přímo úměrně klesá. Ve chvíli, kdy se rovná momentální výkon tepelného čerpadla momentální ztrátě domu, přestává být tepelné čerpadlo s další klesající teplotou vzduchu pro daný objekt dostačující a musí se přitápět bivalencí (elektrokotlem nebo jiným kotlem např. na tuhá paliva apod.). Čím silnější tepelné čerpadlo, tím je tento bod posunut směrem k nižším teplotám vzduchu. Toto tedy obecně. Naše tepelná čerpadla jsou poměrně malých výkonů a počítá se s vydatným zateplením vytápěných objektů. Pro nezateplený domek jsou vhodná jen pro temperování nebo souběžné topení s jiným druhem vytápění a snižování např. množství spáleného tuhého paliva, a pod. A v určitých případech i ke zlevňování vytápění při souběžném vytápění.

Projekty na vytápění konkrétních domů nenabízíme ani nerealizujeme.
