Tepelné čerpadlo E-ko ECONOMY-6,5 kW pro podlahové i radiátorové vytápění, průměrný příkon 1370W, vzduch-voda, monoblok

Sklep je vlastně zemní vzdušný kolektor. Jeho styčná plocha se zemí je srovnatelná se styčnou plochou výměníku zemního kolektoru používaných při vrtech do země. U zemních kolektorů je známo, že mají vysoký topný faktor i v zimě oproti tepelným čerpadlům vzduch-voda, která používají jako zdroj nízkopotenciálního tepla venkovní vzduch. Zěmě pod povrchem má teplotu 8st.C, oproti teplotě vzduchu v zimě, která bývá v průměru mnohem menší. Tepelná čerpadla umístěná venku proto mají při venkovní teplotě 0st.C řádově 60% výkon a nízký COP. Navíc výhodou sklepního kolektoru je to, že pokud teplota na jaře nebo podzim je vyšší jak 8 st.C, stačí pootevřením okna do sklepa přivést teplejší vzduch, čímž dosáhneme ještě lepší tepelné a ekonomické bilance topení, než u zemních kolektorů - vrtů. Teplota ve sklepě bývá v průběhu roku i vyšší, řádově 15st.C. Totiž čím větší teplo prochází výparníkem tepelného čerpadla, tím má tepelné čerpadlo vyšší výkon i COP (poměr výkon/příkon). Tepelná čerpadla E-ko ECONOMY jsou konstruována pro použití ve sklepě - tedy sklepním vzdušném kolektoru a mají tak lepší ekonomickou bilanci provozu, tedy COP i výkon ve srovnání s tepelnými čerpadly vduch-voda používající venkovní nízkopoteciální teplo nebo voda-voda používaných u zemních vrtů.

Tepelné čerpadlo vzduch - voda - monoblok E-ko ECONOMY-6,5kW má průměrný výkon 6,5kW. Průměrný příkon je 1370W. Jednofázové připojení 230V/50Hz. Osazeno trubkovým nerezovým kondenzátorem s velmi malým hydraulickým odporem, což je výhodné u podlahového vytápění a značkovým rotačním kompresorem PANASONIC.

Korespondenční záruční i pozáruční servis v rámci ČR.

Tepelné čerpadlo je vhodné pro podlahové i radiátorové vytápění souběžně s jiným zdrojem tepla. Nebo také samostatně k vytápění nízkoenergetických domů s nízkou tepelnou ztrátou. Lze jej použít i k temperování domů.

Tepelné čerpadlo je určeno pro umístění ve sklepě, kde teplota v zimě neklesá pod 8st.C. Mírně ochlazuje vzduch v této místnosti, přibližně o 3 st.C. Minimální plocha místnosti, kde je tepelné čerpadlo umístěno je 20m2 a min.40m3 vzduchu.

Tepelné čerpadlo umístěné v domě snižuje vlhkost vzduchu v místnosti, ve které je umístěno, tedy může účinně snižovat vlhkost ve sklepě.

Velmi jednoduchá instalace - připojíte k otopné soustavě nebo k zásobníku TUV a zapjíte do 230V zásuvky. Nepotřebujete k tomu certifikovanou firmu. Vybaveno digitálním termostatem, který hlídá teplotu nahřívané vody a vnější teplotní sondou, kterou lze umístit na referenční místo - zásobník TUV nebo stoupačka ÚT.

Vybaveno spínaným výstupem pro možnost ovládání oběhového čerpadla. Oběhové čerpadlo není součástí dodávky.

Tepelná čerpadla E-ko ECONOMY používají systém on/off. Výhodou systému on-off je vyšší COP než u invertorových tepelných čerpadel, u kterých se výkon zvyšuje neadekvátně zvýšenému příkonu při zrychlování otáček kompresoru a také zejména při nižších teplotách vzduchu v zimě, kdy se COP u invertorů blíží elektrickému přímotopu. Další výhodou systému on-off je velmi jednoduchá koncepce a tím pádem dlouhodobá udržitelnost provozu. Systém elektroniky u tepelných čerpadel E-ko ECONOMY je sestaven z vyměnitelných a nahraditelných segmentů, tedy to není kompaktní celek, který by se v případě malé poruchy musel měnit celý, jak nopř. ovládací panel pračky. Také nemjí složitou a nákladnou silovou elektroniku pro řízení otáček kompresoru, jako je tomu u invertorů. Také i díky těmto faktorům mají  tepelná čerpadla E-ko ECONOMY celkově lepší ekonomickou bilanci provozu a hlavně topení.

Tepelné čerpadlo se dá ovládat i dálkově pomocí WIFI zásuvky nebo spínané zásuvky ap. (tyto nejsou součástí dodávky).

Tepelné čerpadlo je vybaveno odmražovacím systémem, který je vhodný pro provozování pouze v nadnulových hodnotách okolního vzduchu, kde je tepelné čerpadlo umístěno.

Umístění buďto na zem nebo na zeď na závěsné konzoly. Konzoly nejsou součástí dodávky.
Výroba bude započata po obdržení zálohy na díly 15.000Kč. Záloha na díly pak bude odečtena od celkové ceny dle objednávky při doručení tepelného čerpadla.

Připojení 3/4"
Hlučnost 63dB

• Rozměry: 380x338x698mm / šxdxv /
• Napájení 230 V, 50 Hz

Průtok vzduchu výparníkem: 450m3/hod
Hmotnost 36kg

Některé díly pro výrobu tohoto tepelného čerpadla jsou použity z nových mobilních kimatizací, díky čemuž vzniká dostupné a přitom účinné tepelné čerpadlo. Je však použit větší kompresor s vyšším výkonem, znásobený výparník s vyšší tepelnou kapacitou, adekvátně dimenzovaný nerezový kondenzátor (vodní výměník) a také je použita jiná ovládací elektronika. Díky designu je toto tepelné čerpadlo vhodné i pro umístění v domě. Ve sklepě navíc plastový skelet nerezaví, což je velkou výhodou. Foto je pouze orientační a rozměry i design se mohou lišit.

 Obrazová schémata možností připojení tepelných čerpadel jsou pouze orientační.

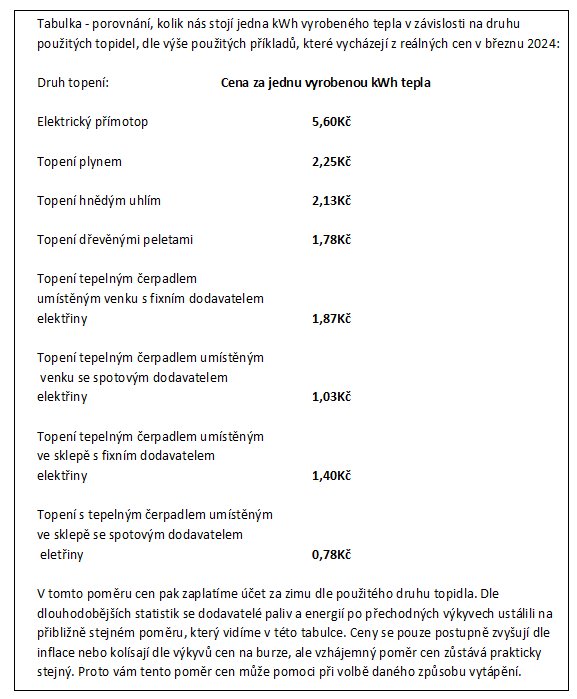

 Ekonomické analýzy - porovnání ekonomiky vytápění dle druhů topidel:

Jedním ze způsobů, jak porovnat čím je výhodnější topit, je spočítat si, kolik nás stojí jedna kW vyrobeného tepla dle jedntlivých druhů topidel a zjistit, v jakém jsou cenovém poměru. V tomto poměru pak platíme i účet za zimu. Na níže uvedených příkladech si můžete porovnat jednotlivé druhy vytápění a také si sami spočítat aktuální cenu za vytápění a porovnat ji dosazením aktuálních cen dodavatelů paliv a enrgií.
Poměrně jednoduchý a praktický způsob, jak zjistit, kolik nás skutečně stojí 1kW/h elektřiny, lze použít tento zjednosušený způsob, který je v praxi pro porovnání topidel naprosto dostačující - vezmeme si loňskou fakturu, sečteme kolik jsme spotřebovali kWh elektřiny v nízkém i vysokém tarifu dohromady a tímto číslem podělíme celkovou částku, kterou jsme za tento rok zaplatili, tedy zálohy plus případný doplatek. Kupř. jsme spotřebovali 5000kW v nízkém tarifu a 1000kW ve vysokém tarifu a zaplatili dohromady 33500Kč. Výpočet pak je 33500Kč : 6000kW = 5,60Kč za 1kW/h el. energie. Rozdíl cen u vysokého a nízkého taifu je dnes u dodavatelů jen malý a tím pádem nepodstatný, protože v praxi se ukázalo, že díky tomuto malému cenovému rozdílu není třeba zastavovat tepelné čerpadlo při vysokém tarifu a také kvůli němu není třeba budovat akumulační nádrže pro překonání této dvou nebo čtyřhodinové doby, které jsou vzhledem k určitým i malým tepelným ztrátám a pořizovací hodnotě akumulačních nádob ve výsledku ztrátové. Tedy je ekonomicky výhodnější topit s tepelným čerpadlem i po dobu vysokého tarifu a bez akumulačních nádob.

Topení elektrickým přímotopem - elektrokotlem:
1kW/h elektřiny vyrobí 1kW h tepla, tedy nás jedna kWh tepla stojí dle momentální sazby včetně doravného, kupř. 5,60Kč

Topení plynem:
Příklad: roční spotřeba byla 12000kWh plynu a zaplatili jsme celkově za fakturu 27000Kč. Jedna kWh tepla nás tedy stojí 27000Kč : 12000kWh = 2,25Kč

Topení hnědým uhlím:
Příklad: 1t uhlí stojí na trhu 8000Kč plus doprava 500Kč, pak jeden kg uhlí nás stojí 8,50Kč. Z 1kg uhlí získáme obecně 5kWh tepla. Pomocí kotle s 80% účinností z něj pak získáme 5 x 0,80 = 4kWh tepla. Jedna kWh tepla nás tedy stojí 8,50Kč : 4kW = 2,13Kč

Topení dřevěnými peletami:
Příklad: 1t pelet ze smrkového dřeva stojí 7500Kč plus doprava 500Kč. Jeden kg pelet nás pak stojí 8Kč. Z 1kg smrkových pelet obecně získáme 5kWh tepla. S kotelm s 90% účinností pak získáme 5 x 0,90 = 4,5kWh tepla. Jedna kWh tepla nás tedy stojí 8Kč : 4,5kWh = 1,78Kč

Topení teplným čerpadlem umístěným venku s průměrným COP 3:
Příklad: jedna kWh el. energie u dodavatelů s fixační cenou stojí 5,60Kč, pak jedna kWh tepla nás bude stát 5,60(Kč) : 3(COP)= 1,87Kč
Pokud si sjenáme dodavatele elektřiny se spotovou cenou a s 1měsíční výpovědní lhůtou, kteří mají výrazně nižší ceny, kupř. 3,10Kč včetně DPH a dopravného, pak nás jedna kWh vyrobeného tepla bude stát 3,10 : 3 = 1,03Kč

Topení teplným čerpadlem umístěným ve sklepě s průměrným COP 4:
Příklad: jedna kWh el. energie u dodavatelů s fixační cenou stojí 5,60Kč, pak jedna kWh tepla nás bude stát 5,60(Kč) : 4(COP)= 1,40Kč
Pokud si sjenáme dodavatele elektřiny se spotovou cenou a s 1měsíční výpovědní lhůtou, kteří mají výrazně nižší ceny, kupř. 3,10Kč včetně DPH a dopravného, pak nás jedna kWh vyrobeného tepla bude stát 3,10 : 4 = 0,78Kč

Topení tepelným čerpadlem napájeným z domácí fotovoltaické elektrárny:
Pomocí tepelného čerpadla umístěného venku s průměrným COP3 získáme z jedné vložené kWh el. energie 3kWh tepla. U tepelných čerpadel umístěných ve sklepě s průměrným COP 4 pak získáme z jedné vložené kWh el. energie 4kWh tepla.

Informace k dimenzování tepelných čerpadel k danému domu:

Obecně s klesající teplotou venkovního vzduchu stoupá energetická ztráta (náročnost) daného domu. Naopak výkon tepelného čerpadla s klesající teplotou vzduchu protékajícím výparníkem přímo úměrně klesá - ať už u systémů on/off nebo i u invertorů, kde se výkon dorovnává zvýšením otáček kompresoru za cenu zvýšeného příkonu a adekvátně sníženého COP. Ve chvíli, kdy se rovná momentální výkon tepelného čerpadla momentální tepelné ztrátě domu, přestává být tepelné čerpadlo s další klesající teplotou venkovního vzduchu pro daný objekt dostačující a musí se přitápět bivalencí (elektrokotlem nebo jiným kotlem např. na tuhá paliva, plynovým kotlem, krbem apod.). Čím silnější tepelné čerpadlo, tím je tento bod posunut směrem k nižším teplotám vzduchu. Toto tedy obecně. Naše tepelná čerpadla jsou poměrně malých výkonů a počítá se s vydatným zateplením vytápěných objektů. Pro nezateplený domek jsou vhodná jen na temperování nebo souběžné topení s jiným druhem vytápění a snižování např. množství spáleného tuhého paliva, a pod. A v určitých případech i ke zlevňování vytápění při souběžném vytápění. Projekty na vytápění konkrétních domů nenabízíme ani nerealizujeme, protože každý dům je jiný a má jené tepelné dispozice. Tato tepelná čerpadla lze však řadit v kaskádě za sebou a jejich umístění kombinovat dle dané tepelné dispozice domu i sklepa a dosáhnout tak co nejvyššího výkonu dané soustavy a bod bivalence tak posunout co nejníže. Na refernčním domě bylo testováno v kamenném sklepě o rozloze 10m2 a 20m3 vzduchu tepelné čerpadlo o výkonu 8kW, a to v zimě. Ustálená teplota ve sklepě byla 15st.C. Při chodu tepelného čerpadla teplota vzduchu neklesala pod 10st.C. Tedy lze v jednom sklepě provozovat i více těchto menších tepelných čerpadel. Tepelná vadatnost sklepa se vztahuje k velikosti povrchu podlahy a stěn umístěných pod úrovní terénu a složením podloží terénu. V tomto případě byla úroveň podlahy sklepa metr a půl pod úrovní terénu. Lze ale vycházet z ustálené teploty ve sklepě, kterou má v zimě. Výhodou tohoto umístění a provozování tepelného čerpadla ve sklepě je to, že výparníkem prochází vzduch o poměrně vysoké teplotě - v tomto případě 10-15st.C a tepelné čerpadlo tak má velmi vysoký COP a výkon i v zimě nebo v mrazech oproti tepelným čerpadlům umístěným ve venkovním prostředí a jeho provozování je tak ekonomicky velmi výhodné. Pokud by však tepelná vydatnost daného sklepa byla malá, lze kombinovat tepelná čerpadla umístěná ve sklepě i s tepelnými čerpadly umístěnými ve venkovním prostředí a řadit je rovněž do kasády (propojit vodní okruh do série). Tepelná čerpadla řazená v kaskádě lze provozovat všechna najednou jen s jedním oběhovým čerpadlem. Takto uspořádaná tepelná čerpadla lze zapínat nebo vypínat postupně dle konkrétní tepelné potřeby daného objektu pomocí naší kaskádní řídící jednotky, kterou lze propojit i s prostorovým termostatem. V praxi se opakovaně ukázalo, že naši zákazníci si nejprve koupili jedno menší naše tepelné čerpadlo a po zkušenosti s ním si přikoupili další tepelné čerpadlo o výkonu dle daných tepelných dispozic svého domu.

Reference:

Jména majitelů a zákazníků neuvádíme, protože by to bylo obtěžování zákazníků a porušování zákona o zpracování osobních údajů. Děkujeme za pochopení.

Tepelná čerpadla řady K a KD jsou rovněž postavena z některých dílů mobilních klimatizací.

Patrový domek ve Frýdku-Místku o rozloze 80m2, zateplen 5cm polysyrén, půdorys 6x7m, podlahové vytápění kombinované s radiátorovým, podsklepený - sklep 5x4x2m, vytápěn naším tepelným čerpadlem E-ko P 2,4kW - v lednu 2022 i při mrazech teplota vzduchu v domě 21st.C jen s tímto tepelným čerpadlem. Teplota vzduchu ve sklepě neklesla pod 12st.C za stálého provozu tč.

Na referenčním patrovém nezatepleném testovacím domě o rozloze 200m2 byl testován prototyp tepelného čerpadla ECONOMY 4kW umístěném ve sklepě o ustálené teplotě vzduchu 15st.C. Připojeno 8 radiátorů. V prosinci toto tepelné čerpadlo samostatně dosáhlo teploty na radiátorech 28-30st.C. Teplota vzduchu ve sklepě 3 minuty po vypnutí tepelného čerpadla naměřena 14,5st.C. Tepelné čerpadlo bylo provozováno v zimě souběžně s automatickým kotlem a snížilo spotřebu paliva o výhřevnosti 4kW/kg přesně o jeden kg paliva za hodinu, což odpovídá výkonu 4kW tohoto tepelného čerpadla.

Každé tepelné čerpadlo E-ko KFR nebo ECONOMY je při výrobě testováno na výkon!

Na tomže referenčním domě provozováno tepelné čerpadlo ECONOMY 2kW k ohřevu TUV v zásobníku 120L pro dvojčlennou domácnost dříve ohřívaného elektrickým přímotopem. Průměrná spotřeba elektřiny klesla z 12kW na 8kW za den při použití tohoto tepelného čerpadla. Dlouhodobá průměrná spotřeba tohoto tepelného čerpadla naměřena 1200W/den.

U refernčního domu v Bílovci nainstalováno tepelné čerpadlo Eko-K-2kW, provozováno již od r.2020. Nahříván 120L bojler, denně teplá voda spotřebovávána (3x vana, sprchování, nádobí) 4 členná rodina s malými dětmi. Cena za měsíční náhřev TUV pomocí plynu 1200Kč klesla na 300Kč/měsíc za pomocí tohoto tepelného čerpadla (dlouhodobé měření - půlroční statistika).

Referenční dům Fulnek - Pohořílky, tepelné čerpadlo ECONOMY 5kW umístěné ve sklepě s teplotou vzduchu 15st.C. Používáno střídavě k nahřátí bojleru 160L a po přepnutí k radiátorovému vytápění objektu o rozloze 150m2, patrový z 1/5 zateplený patrový cihlový domek staré konstrukce, plastová okna - dvojskla. Udržena teplota vzduchu v domě na 20 až 21 st.C při venkovní teplotě vzduchu do 0st.C jen tímto tepelným čerpadlem. Až po té, při nižších teplotách venkovního vzduchu, je používáno souběžné přitápění automatickým kotlem na pelety. Došlo tak k enormnímu snížení spotřebovaných pelet, které tento důchodce nemusí shánět tahat a zasypávat do kotle.

Referenční dům Židlochovice u Brna - zákazník si koupil v r.2022 tepelné čerpadlo E-ko KD 4kW pro temperování patrového domu o rozloze 200m2. V roce 2023 si přikoupil další 5kW tepelné čerpadlo stejné konstrukce - E-ko KD 5kW. Tepelná čerpadla má umístěná v přízemí vily v hospodářské místnosti a při provozu zvyšuje plochu a účinnost tepelných čerpadel pootevřenými dveřmi do garáže. K výrobě elektřiny používá rovněž fotovoltaickou elektrárnu.

Referenční dům Praha-Žižkov - tepelné čerpadlo E-ko K 2kW umístěné v uzavřeném prostoru pod shody v přízemí RD, používáno k ohřevu TUV a po té přesměrováváno do podlahy. Majitel je topenář. Tepelné čerpadlo je v provozu od r.2021 a je postaveno také z dílů mobilní klimatizace.

Referenční dům Mělník, rodinný dům zateplení 15cm, tepelné čerpadlo E-ko K 2kW používáno k dohřevu akumulační nádoby jako náhrada za elektrický přímotop. Akumulační nádoba byla ohřívána pomocí krbových kamen. Tepelné čerpadlo umístěno v garáži. Zákazník po čase při konzultaci hlásil, že je s tepelným čerpadlem spokojen. V r. 2023 tento zákazník přikoupil další tepelné čerpadlo E-ko KFR 5kW a nahradil jím i krbová kamna. Pro napájení tepelných čerpadel tento zákazník používá svou fotovoltaickou elektrárnu. Tento zákazník přivedl k nám ještě další zákzníky, kteří si objednali další naše teplná čerpadla.

Referenční dům Liberec - zákazník si v r. 2021 pořídil tepelné čerpadlo E-ko P 2,7kW a přitápěl si s ním RD. Po čase při telefonátu hodnotil tepelné čerpadlo jako úsporné a výkonné. V zimě v r. 2023 si pořídil tepelné čerpadlo E-ko KFR 7,5kW a v únoru nás informoval, že je s tepelným čerpadlem spokojen a funguje, jak má.

Tito všichni zákazníci, ale také mnoho jiných, si tepelná čerpadla instalovali buďto svépomocně nebo s pomocí topenářů.

Firma Instalatérství Bičan z Uherského Hradiště, která instaluje do domů tepelná čerpadla značkových světových výrobců, si pořídila naše tepelné čerpadlo E-ko K 2,7kW a dlouhodobě jej testovala pro náhřev zásobníku TUV. Majitel firmy opakovaně hlásil, že je s tímto tepelným čerpadlem velmi spokojen a že má ve srovnání s renomovanými výrobci vynikající pramatry, zejména COP, a kladně hodnotil jednoduchost a spolehlivost a s tím spojenou nenáročnost potencionálních oprav spojenou s udržováním provozu těchto tepelných čerpadel. Tato firma s námi navázala spolupráci a nasmlouvala odběr našich tepelných čerpadel pro její projekty.

Všechna naše tepelná čerpadla jsou postavena, tedy jejich chladivové okruhy, na stejném principu i know-how a liší se pouze výkonem a použitými díly a také způsobem odmražování. Jde ale především o správnou funkci.
